Rack 19 pouces : les dimensions exactes à connaître en 2026

L’optimisation de votre datacenter exige une compréhension fine du standard 19 pouces et de l’unité de hauteur. Au-delà des normes, choisir la bonne dimension rack détermine la compatibilité du matériel et l’efficacité thermique. Voici les fondamentaux techniques pour définir la profondeur et le format exacts de vos futures baies.

Maîtriser les fondamentaux de l’unité de rack et du standard 19 pouces

L’efficacité opérationnelle de votre entrepôt repose sur une rigueur millimétrique, bien au-delà du simple agencement au sol. Une mauvaise compréhension des standards physiques peut transformer votre zone de stockage en un casse-tête coûteux et inefficace.

La valeur réelle de l’unité U : conversion et précision technique

L’unité de rack, ou « U », constitue la référence absolue pour définir la hauteur de vos équipements en baie. Elle correspond précisément à une mesure standard de 1,75 pouce, soit exactement 44,45 mm pour chaque module installé.

Le calcul de la hauteur de façade réserve toutefois une subtilité technique que beaucoup ignorent à leurs dépens. La dimension réelle du panneau est systématiquement réduite de 0,79 mm par rapport au théorique pour éviter tout frottement mécanique entre les appareils.

C’est cette rigueur qui définit la performance de votre stockage industriel au quotidien.

Cette standardisation garantit une modularité sans faille pour vos infrastructures critiques.

Pourquoi le standard 19 pouces ne mesure pas réellement 19 pouces ?

Une confusion fréquente persiste autour de la dimension rack : 19 pouces désigne la largeur de montage avec fixations, et non la largeur du châssis lui-même.

Cet héritage nous vient directement des anciens centraux téléphoniques d’AT&T, imposant ce format universel dès 1922.

• Largeur entre les montants : 17,75 pouces (450,85 mm).
• Largeur avec équerres de fixation : 19 pouces (482,60 mm).
• Largeur extérieure totale : Variable selon l’armoire.

Cette norme assure que tout matériel certifié « rackable » s’intègre instantanément dans votre baie sans modification.

La norme EIA-310 et la géométrie de l’espacement des trous

L’espacement des trous sur les rails verticaux ne suit pas une régularité parfaite, contrairement à ce que l’on pourrait croire. Le motif alterne spécifiquement entre 1/2 pouce et 5/8 de pouce sur la hauteur, créant une asymétrie calculée.

La norme EIA-310 fige ces cotes précises pour garantir une interopérabilité totale entre les fabricants de serveurs et de racks. Sans elle, l’assemblage serait impossible.

Ignorer cette géométrie spécifique rendra impossible l’installation de vos rails coulissants lors du montage final.

Comment sélectionner la hauteur et la profondeur adaptées à vos serveurs ?

Arbitrer entre le rack 42U standard et les formats compacts

Le standard industriel reste le rack 42U, culminant à environ deux mètres, soit 73,5 pouces d’espace vertical. C’est le format roi des datacenters. Pourtant, si votre hauteur sous plafond est contrainte ou votre volume d’équipement modeste, les demi-racks de 18U ou 22U (environ 1 mètre de haut) constituent une alternative pragmatique.

Attention à la densité : remplir un 42U exige une dalle capable de supporter une charge lourde concentrée sur une petite surface. Une baie pleine impose aussi une gestion thermique et électrique pointue pour éviter la surchauffe.

Pour des bureaux ou des locaux techniques déportés, les formats compacts s’imposent souvent comme la seule option viable. Ils permettent de sécuriser l’infrastructure sans monopoliser l’espace au sol, se glissant parfois même sous un plan de travail.

L’impact de la profondeur : de 600 mm à 1000 mm pour le câblage

Ne négligez jamais ce paramètre : une profondeur de 600 mm suffit à peine pour du matériel réseau basique. Pour des serveurs modernes, visez systématiquement entre 800 mm et 1000 mm, voire davantage pour les configurations haute densité. Une erreur ici se paie cher.

Pourquoi cette exigence ? Les serveurs sont longs, mais c’est surtout le câblage et les PDU (unités de distribution d’alimentation) qui consomment de l’espace à l’arrière. Avec une dimension rack trop juste, vous ne pourrez tout simplement pas fermer les portes arrière sans écraser les connecteurs.

Calculer l’espace utile face à l’encombrement réel des panneaux

Ne confondez pas la hauteur externe du meuble avec le volume réellement exploitable pour vos machines. Les socles, les ventilateurs de toit ou les systèmes de gestion de câbles grignotent souvent plusieurs unités en haut et en bas du châssis.

Soyez vigilants lors du montage : un décalage d’un tiers d’unité sur les rails verticaux peut rendre un emplacement 1U totalement inutilisable. Cet alignement doit être parfait dès le départ.

Tout comme on calcule la résistance pour un rayonnage lourd métallique en entrepôt, la charge statique de votre baie doit être anticipée avec précision. Une surcharge déforme la structure.

Enfin, la règle d’or des experts est simple : conservez toujours 10 à 20 % d’espace libre. Cette réserve est indispensable pour la dissipation thermique et vos futures extensions.

Les spécificités techniques du montage : filetages, fixations et standards

Au-delà des simples mesures, la méthode de fixation physique de vos appareils conditionne directement la pérennité de l’installation et la facilité de maintenance future.

Trous carrés ou taraudés 10-32 : choisir le système de fixation

Le débat entre montants à trous carrés et montants taraudés (souvent au standard américain 10-32) est techniquement tranché. Si le taraudé persiste dans certains équipements hérités, le trou carré s’impose aujourd’hui comme la norme absolue pour garantir une évolutivité maximale.

La raison est pragmatique : la flexibilité des écrous-cage. Avec ce système, vous éliminez un risque financier et technique majeur. En cas de filetage foiré lors d’une intervention, vous remplacez simplement l’écrou, et non le montant entier du rack, ce qui évite un remplacement structurel coûteux.

De plus, les rails modernes « sans outils » (tool-less) exigent exclusivement des trous carrés. C’est un gain de temps opérationnel massif lors du déploiement que vous ne pouvez pas négliger pour optimiser vos coûts d’installation.

Rack 19 pouces contre rack 23 pouces : usages et origines

Historiquement, deux mondes s’opposaient : le format informatique classique de 19 pouces et le format 23 pouces, apanage des télécommunications. Bien que ces deux standards coexistent encore dans certaines infrastructures hybrides, la tendance actuelle est irréversible.

Le 23 pouces se raréfie considérablement au profit du 19 pouces, y compris dans les installations de fibre optique récentes. Cette uniformisation simplifie la gestion du parc matériel et réduit les coûts logistiques liés aux formats propriétaires devenus obsolètes.

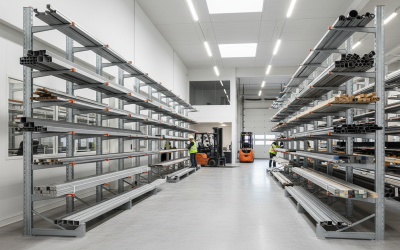

Cependant, pour le stockage de charges longues ou encombrantes qui ne rentrent pas dans ces standards, l’usage du cantilever reste la solution technique incontournable, par opposition aux racks fermés traditionnels limités en profondeur.

L’héritage de l’Eurocard et le concept d’équipement rackable

La dimension rack standardisée actuelle découle directement du format Eurocard. Ce standard de cartes électroniques a durablement influencé la largeur des sous-racks et l’architecture globale des baies que nous utilisons quotidiennement.

Concrètement, un matériel est dit « rackable » s’il dispose d’oreilles de fixation ou d’une compatibilité native avec des rails de guidage. Pour garantir une intégration sans friction, vérifiez systématiquement ces critères techniques :

• Présence d’oreilles de montage solides ou amovibles.
• Largeur de châssis strictement inférieure à 17,75 pouces (450,85 mm).
• Profondeur compatible avec l’entraxe des montants.

Respecter cette standardisation est la clé pour éviter le sur-mesure, toujours coûteux et complexe à maintenir sur le long terme.

3 leviers pour perfectionner l’implantation physique et la performance

Influence des dimensions sur la gestion thermique et le flux d’air

Vous pensez que la dimension rack est juste une question de géométrie ? Faux. La largeur et la profondeur conditionnent littéralement la survie thermique de vos équipements. Un espace trop étroit, saturé de câbles désordonnés, bloque l’évacuation naturelle et transforme votre baie en fournaise.

C’est ici que les panneaux d’obturation (blanking panels) entrent en jeu. Ne laissez jamais d’espace vide : ces plaques forcent l’air froid à traverser les serveurs actifs plutôt que de contourner inutilement les rails de montage.

Enfin, appliquez la règle de l’allée chaude et de l’allée froide sans discuter. Cette séparation physique reste le fondement absolu pour réduire la facture énergétique et éviter les points chauds critiques en ce début 2026.

Différences opérationnelles entre racks ouverts et armoires fermées

Le choix est binaire et dépend de votre tolérance au risque. Le rack ouvert à 2 ou 4 montants offre une accessibilité totale pour le câblage rapide, tandis que l’armoire fermée verrouille physiquement l’accès aux données sensibles.

Analysez votre environnement avant d’acheter. Dans une salle blanche sécurisée, le châssis ouvert accélère les interventions techniques. À l’inverse, dans un bureau ou un espace partagé, l’armoire fermée devient impérative pour étouffer le bruit des ventilateurs et protéger le matériel.

Si la surface au sol manque malgré ces ajustements, envisagez une mezzanine industrielle. C’est souvent la seule option viable pour exploiter le volume vertical sans devoir déménager vos infrastructures.

Solutions murales et configurations pour les espaces restreints

Pour les petites infrastructures, oubliez les baies massives au sol. Les coffrets muraux compacts, oscillant généralement entre 6U et 12U, suffisent amplement pour héberger vos switchs réseaux et vos petits onduleurs.

Le bénéfice est immédiat : vous dégagez 100 % de la surface au sol. Fixer l’équipement en hauteur libère de la surface utile pour d’autres opérations.

Avant de percer, vérifiez ces trois points critiques :

• Charge maximale supportée par le châssis mural.
• Profondeur utile souvent limitée pour les serveurs longs.
• Accès latéral ou par le haut pour la maintenance.

Attention, ne fixez jamais ça sur du placo simple. Validez la solidité du mur porteur pour éviter l’arrachement brutal du matériel et la perte de vos données.
